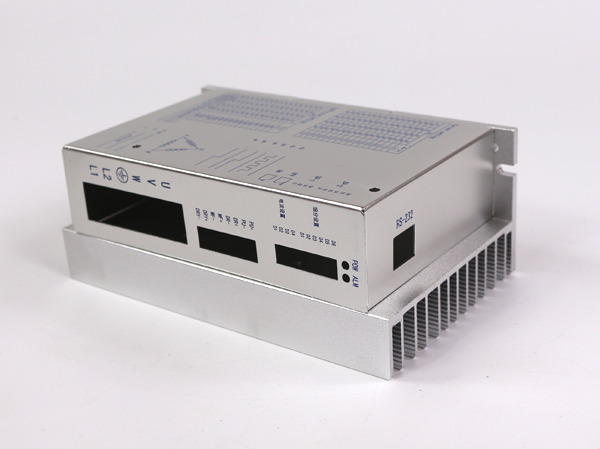

一般的來說電源驅動器外殼處理磁干擾的方法有很多，今天小編就給大家來簡單的介紹一下。

1.外殼須接地！通過兩個222的Y電容連接輸入220V的相線和火線。



2.內部電源的走線盡量采用雙絞線，多根的信號走線選用屏蔽線或者多根絞合線！



3.電源的輸出負極不要接外殼，要通過103的Y電容，在輸出的端子處就近連接外殼，并在輸出正負端子之見并聯CBB等類型的無感電容，容量應大于等于104（0.1uF）。



4.內部如果有多個相互隔離的獨立電源，則任意一個電源的輸出負極，都應采取類似上一條的辦法處理。



5.前級如果是開關電源，且?guī)в械鼐€而地線連接了輸出負極，應摘除原來的地線與輸出負極的連接點，改為通過103的Y電容連接輸出負極，電源的地線和屏蔽層要和外殼（地）連接。
